Cimbra Autodesplazable

Secuencia   También le invitamos a ver...
Detalle de la apertura de la cimbra Obras importantes con
Cimbra Autodesplazale
La solución para viaductos urbanos

  Folletos como archivos pdf:
cimbra-autodesplazable.pdf (1020KB)

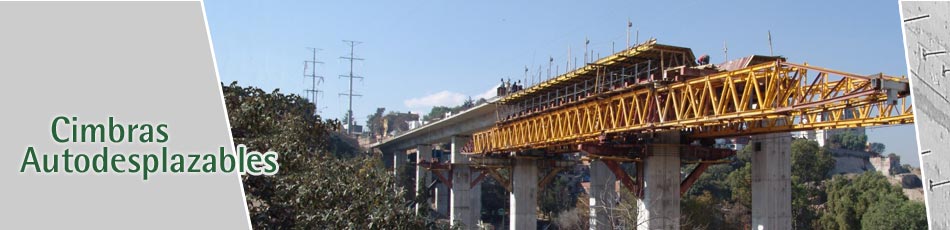

Puente “Tarango”, Cd. De México

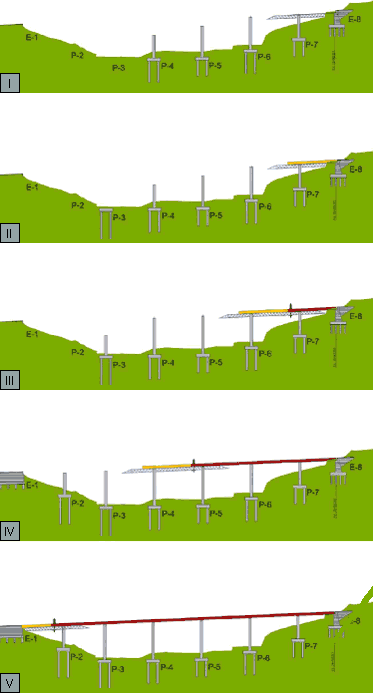

Secuencia:
  1. Instalación de la cimbra y el molde en el extremo de inicio del Viaducto. La Subestructura se va construyendo con la antelación necesaria para el avance.
  2. Colado del 1er tramo: claro 1° + 1/4 del claro 2°. Los materiales se suministran
    desde la calle de acceso.
  3. Presforzado del concreto (postensado)
  4. Apertura de la cimbra (ver detalle) y desplazamiento longitudinal con equipos hidráulicos y sistema de deslizamiento.
  5. Cierre de la cimbra. Ajuste topográfico de los moldes. Los materiales para el siguiente colado se suministran desde la parte del puente ya construída.
  6. Colado del 2° tramo: hasta 1/4 del 3er claro.
  7. Repetición del ciclo tantas veces como claros.
  8. Retiro de la cimbra y el


...subir

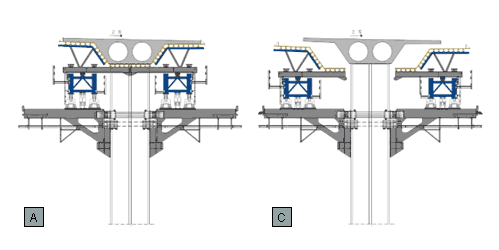

  Detalle de la Apertura de la cimbra






...subir

  La solución para viaductos urbanos
  1. Las calles libre de grúas
  2. Las calles libres de transportes pesados
  3. Trazos curvos naturales sin poligonales
  4. Colados en sitio
  5. Estructuras contínuas: seguridad sísmica


...subir
